電容補償柜的應用和作用

現在的工業電氣設備,由于大量采用感應電動機及變壓器,電源除供給有功功率外,尚需要供給大量的的無功功率,由于無功電流通過線路系統,導致配電設備能力未能得到充分利用,會對設備有很多損害。

電容補償柜的作用是平衡設備感性負載，提高功率因數，以提升設備的利用率。為了改善電網功率因數低下帶來的能源浪費和這些不利供電生電容補償柜產的因素，必須使電網功率因數得到有效的提高。



但顯然這些無功功率如果都要由發電機提供并遠距離傳送是不合理的，通常也是不可能的。合理的辦法就是在需要無功功率的地方產生無功功率，即增加無功功率補償設備與裝置。也就是電容補償柜。

擴展資料：

電力系統中的負載類型大部分屬于感性負載，加上用電企業普遍廣泛地使用電力電子設備，使電網功率因數較低。較低的功率因數降低了設備利用率，增加了供電投資，損害了電壓質量，降低了設備使用壽命，大大增加了線路損耗。故通過在電力系統中連入電容補償柜，可以平衡感性負載，提高功率因數，以提升設備的利用率。

高壓無功自動補償裝置并聯連接于10kV工頻交流電力系統，采用網絡無功功率和電壓綜合控制來實現實時自動完成電容器的投切，以提高功率因數，減少線路損耗，提高供電質量。

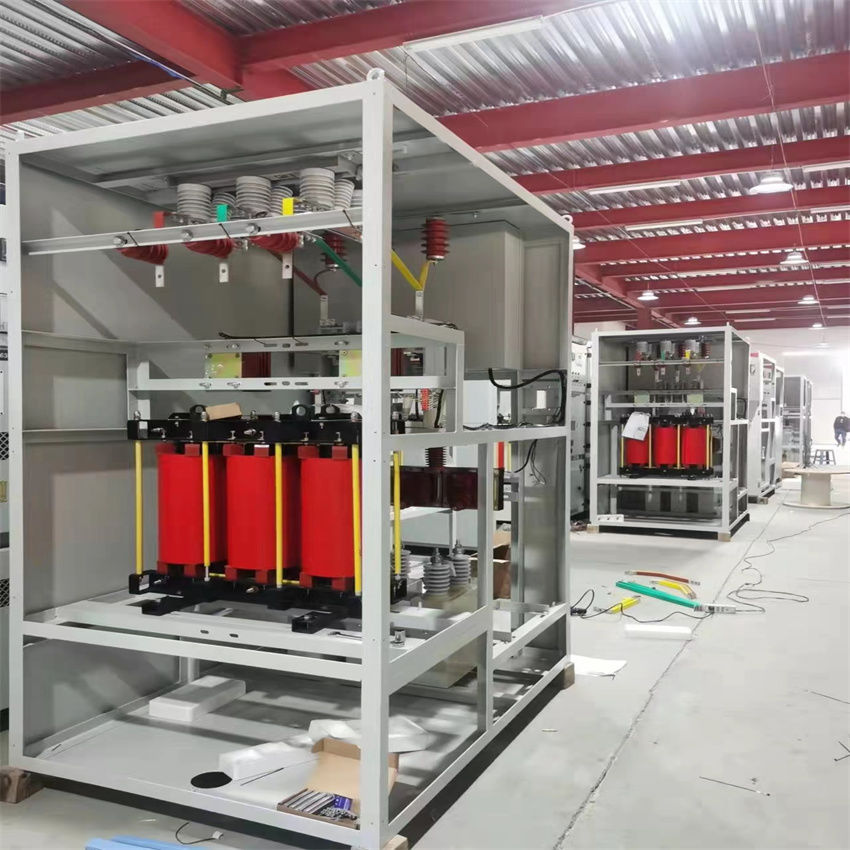

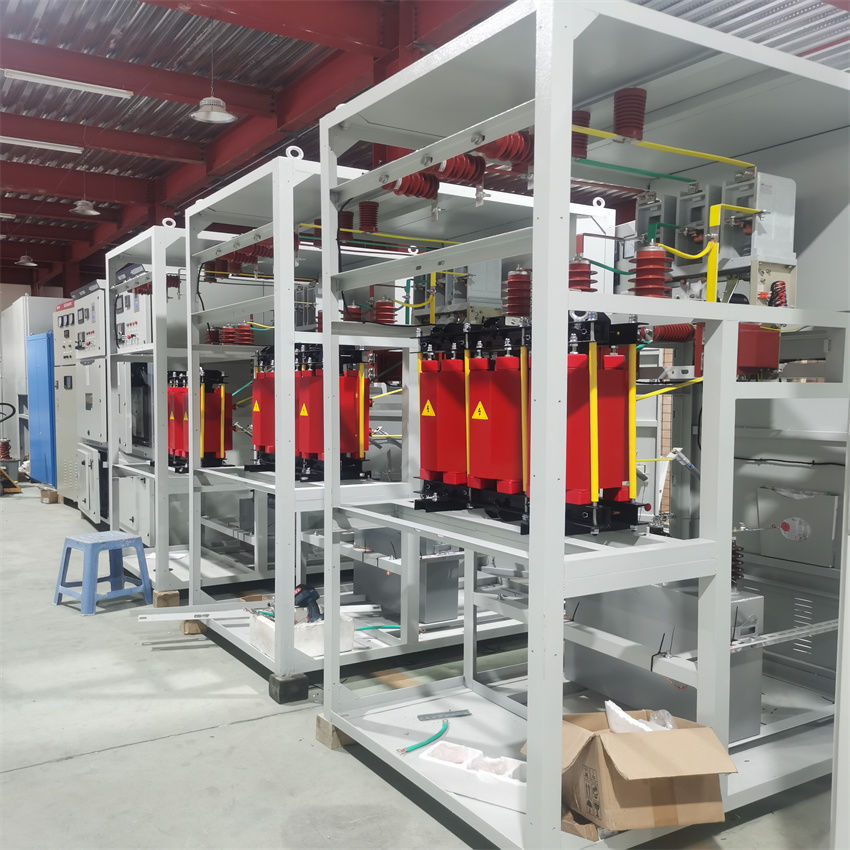

SGB型用于10kV線路，主要由交流真空接觸器、全密封高壓并聯電容器、高壓控制器、無線電流互感器(或戶外柱上式電流互感器)、電壓互感器、避雷器、聯接母線等組成。電流信號的測量采用戶外柱上式電流互感器或無線電流互感器，電壓互感器V型接于真空開關之前，用來測量母線的電壓，通過電壓、電流計算無功功率。用無線發送和接收電流信號或戶外電流CT至高壓無功控制器作為電流采樣。

　　自動投切原理：測量電源側母線電壓和電流，計算網絡的無功功率Q1，根據無功功率與電容器設定門限相比較進行自動投切，當Q1大于投入門限Qt時，經過設定延時，裝置投入運行；當Q1大于切除門限Qq時，（電容器投入過補償?shù)娜萘?，此時功率因數應為負值）經過設定延時后，裝置退出運行。
